ERICORE - Tienený izolovaný zvod

Produkty > Tienený izolovaný zvod

ERITECH ® ERICORE izolovaný tienený kábel dosahuje významné ukazovatele v minimalizácii nárastu tranzientného napätia pozdĺž zvodu počas bleskového výboja,

má preventívny účinok proti indukovaným prúdom a minimalizuje riziko prierazu. Nárast napätia na zvode je minimalizovaný aplikáciou princípov riadiacich VN-pole, teda nízkeho geometrického pomeru R/r, kombináciou vnútorných polovodivých a izolačných vrstiev, a polovodivého plášťa prepojeného s budovou v predpísaných intervaloch.

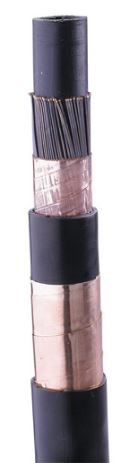

Z vnútra smerom k plášťu pozostáva tienený izolovaný zvod ERICORE z nasledovných komponentov:

Plastová polyetylénová výplň - trubka.
Lankový - medený vodič zložený z drôtov špirálovo obtočených okolo stredovej trubky.

pokrytý medenou páskou >50mm2.

Tenká vlisovaná polovodivá vrstva, polyetylénová izolácia.
Medené páskové tienenie.
Vonkajší polovodivý plášť.

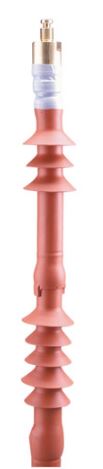

ERICORE kábel je ukončený vysokonapäťovou koncovkou, ktorá je inštalovaná v továrni.

Napäťový rating horného ukončenia a zvodového kábla

je > 250 kV.

Vonkajší priemer kábla je 36 mm.

Ako kábel reaguje na priechod blesku?

Keď vnikne do kábla bleskový impulz zvyčajne pozostávajúci

z troch stupňov v časovej následnosti podľa obr.2 , prechádza

prúd vo vnútri zvodu a napätie naprieč zvodu nasledovne:

1/ 1. ETAPA(Na obr.2 pomenovaná STAGE 1 )

DOMINANTNEJ IMPEDANCIE.

V 1. etape je dominantná charakteristická vlnová

impedancia Zo.

V tej etape je napätie determinované výhradne

z charakteristickej (vlnovej) impedancie, zvod reaguje svojou

charakteristickou impedanciu Zo na magnitúdu prúdu až do

doby odrazu zo vzdialenejšieho konca zvodu.

Charakteristická impedancia zvodu v tejto etape je v rozsahu 6 - 11.

Korešpondujúca impedancia štandardného medeného zvodu je 50 - 100.

( FeZn zvod ju má ďaleko vyššiu ).

Všeobecne povedané, 2. ETAPA bleskového ipulzu má za následok najextrémnejší nárast napätia

na zvode. Preto všetky výpočty na ERITECH ® ERICORE zvode predpokladajú práve tento najhorší

prípad.

Tento fakt je ilustrovaný aj na obr.3, ktorý ukazuje odozvu 100m zvodu ERITECH®ERICORE na

kritický bleskový prúdový impulz =

(5,5/75μs, dI/dt = 24,3kA, s vrcholom I =

70kA). Uvedené napätie vzniká medzi

jadrom a tienením – plášťom zvodu, ako

kombinovaný výsledok súčtu induktívnej

reaktancie a odrazov.

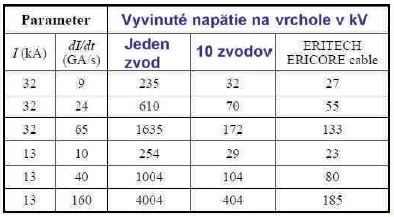

Na ilustráciu rozdielov vo filozofii medzi štandardným medeným zvodom a ERITECH ® ERICORE

zvodovým káblom, pozrite hodnoty v nasledovnej tabuľke pre 50m dlhý zvod. (u FeZn zvodu sú

ďaleko vyššie).

Hodnoty L = 0,5 μH/m a R = 6m/m sú predpokladané pre štandardné zvody.

Keďže je bežné používať viacnásobné štandardné holé zvody, výpočty sú preukázané pre jeden zvod a pre 10 zvodovú sústavu. (S predpokladaným perfektným rozdelením bleskového prúdu na 10 zvodov.)

Podľa súčasných doporučení noriem by prípad s 10-timi zvodmi mal byť aplikovaný na objekt s obvodom cca 200-300m.

Je ľahko pozorovateľné a zrejmé, s prihliadnutím na minimalizovanie preskoku na konštrukciu budovy alebo na iné zariadenie, že jeden holý zvod dĺžky 50m bude mať pravdepodobnosť preskoku pri väčšine bleskových úderov.

A taktiež, že by bolo potrebných viac ako 10 holých zvodov dlhých 50m na dosiahnutie zhody s jediným ERITECH ® ERICORE káblom, s ohľadom na vzniknuté napätie na vrchole kábla.

Pre viac informácii nás kontaktujte.
